| 品牌：卡特斯 | 型号：PZ73F/W | 连接形式：对俠式 |
| 主体材料：铸铁 | 公称通径：DN15~DN800mm | 3C阀门类别：工业 |
| 适用介质：水 | 密封形式：硬密封型 | 标准：国标、美标、日标、德标 |
| 外形：大型 | 流动方向：单向 | 驱动方式：手动、电动 |
| 零部件及配件：焊条 | 用途：溢流 | 压力环境：常压 |
| 工作温度：常温 | 类型(通道位置)：二通式 | 规格：DN40~DN800mm |
产品介绍：

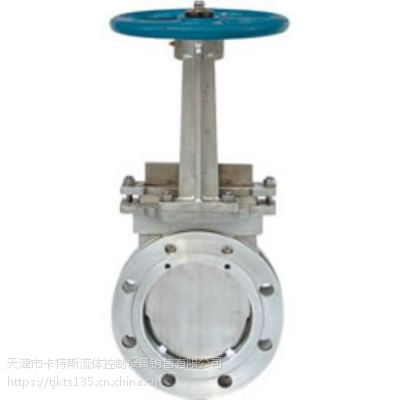

PZ73H、PZ73F、PZ73Y 手动刀型闸阀:手动驱动、对夹式连接、明杆平行式刚性单闸板，阀座密封面为硬质合金与聚四氟乙烯，公称压力 PN10~16，阀体材料为碳素钢(PZ73H-10C/16C)、不锈钢(PZ73F-10P/16P PZ73Y-10P/16P)，具有排渣功能的的闸阀。 采用全圆形的通道设计，在刀板上端安装有聚四氟乙烯、刮泥器，聚胶脂或含Ni耐磨铸铁制成低磨折边锥体安装在刀闸阀的进口端，可在阀体四周设置多个冲洗口。刀板底端加工成刀刃，光洁度高，***了良好的密封性。广泛满足造纸、纸浆工业、工业污水和城市污水处理、化工厂、飞灰处理、散状物料输送、食品饮料工业的使用要求及工作条件苛放慢的环境条件下。
DMZ73X手动暗杆式刀形闸阀，手动暗杆刀闸阀，暗杆刀型闸阀阀体为平面板状结构、与管道对夹连接，闸板采用单闸板，一侧与阀体阀座密封，背面与阀体另一侧之间楔形接触，密封面与介质流向相对。所述楔形接触结构是在密封面背面均设楔形压紧块，阀体另一侧对应压紧块处设调节顶丝。 【产品性能参数】型号PN工作压力 / MPa适用温度 / ℃适用介质 PZ73H、PZ73F、PZ73Y 型刀型闸阀(刀闸阀)主要性能参数 PZ73H-10C/16C 10、16 1.0、1.6 ≤ 100 纸浆、污水、煤浆、灰渣水泥混合物 PZ73F-10P/16P PZ73Y-10P/16P
【产品零部件材料】型号材料阀体阀杆密封面填料 PZ73H、PZ73F、PZ73Y 型刀型闸阀(刀闸阀)零部件材料 PZ73H-10C/16C WCB 2Cr13 硬质合金、聚四氟乙烯 V型聚四氟乙烯、柔性石墨环 PZ73F-10P/16P ZG1Cr18Ni9Ti 1Cr18Ni9Ti PZ73Y-10P/16P CF8 (304) 0Cr18Ni9 (304)
【产品外形及结构尺寸 (PN10)】DNLDD1D2Hz×MD0 PZ73H、PZ73F、PZ73Y (PN10)
型刀型闸阀(刀闸阀)外形及结构尺寸 (mm) 50 43 160 125 100 285 4×M16 180 65 46 180 145 120 298 4×M16 180 80 46 195 160 135 315 4×M16 220 100 52 215 180 155 365 8×M16 220 125 56 245 210 185 400 8×M16 230 150 56 280 240 210 475 8×M20 280 200 60 335 295 265 540 8×M20 360 250 68 390 350 320 630 12×M20 360 300 78 440 400 368 780 12×M20 400 350 78 500 460 428 885 16×M20 400 400 102 565 515 482 990 16×M22 400 450 114 615 565 532 1100 20×M22 560 500 127 670 620 585 1200 23×M22 530 600 154 780 725 685 1450 20×M27 600 800 190 1010 950 898 2×M 24×M30 680
