| 品牌：卡特斯 | 型号：Q41F-16 | 材质：铸钢 |
| 连接形式：法兰 | 结构形式：浮动球球阀 | 3C阀门类别：工业 |
| 订货号：201805698 | 货号：059863 | 公称通径：DN50~QN300mm |
| 适用介质：水 | 压力环境：常压 | 工作温度：常温 |
| 标准：国标 | 流动方向：单向 | 驱动方式：手动 |
| 零部件及配件：焊条 | 用途：进水 | 类型(通道位置)：二通式 |
| 作用对象：水 | 规格：DN50~QN300 |

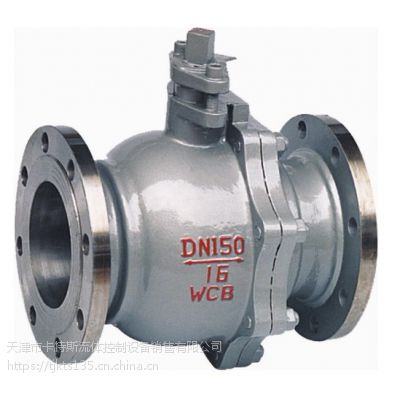

Q41F-16C/25C/40C/64C国标碳/铸钢法兰球阀：
产品概述 Q41F型PN16~PN64浮动式国标碳钢球阀用于PN16~PN64的各种管路上，用于截断或接通管路中的介质，选用不同的材质，可分别适用于水、蒸汽、油品、液化气、天然气、煤气、硝酸、醋酸、氧化性介质、尿素等多种介质。
密封性能***的多种阀座结构：可根据用户的不同用途与要求设计普通阀座、弹性阀座等结构，确保阀门的密封性能可靠；使用寿命长，减小阀门的操作扭矩。
手柄操作位置与阀门的开、关位置一致：手柄的正确安装位置为手柄与通道平行，可根据手柄的位置来判断阀门的开度，以防止误操作。
阀门全开、全关位置的锁紧装置：为防止启、闭阀门的误动作，在全开、全关位置设置有锁定孔。可将阀门位置锁定，以防止其他人误动，以及震动等原因引起的阀位误动，***设备的安全。
阀杆防飞结构：阀杆的下部设计凸肩，装配时将阀杆从阀体内部下装，防止阀内压力生高阀杆飞出。同时也可以在意外火灾后，阀杆与阀体的密封性能。
防静电的机能：在使用于可燃性介质如燃点较低的汽油、天燃气、丙烷等易燃介质时，应考虑防止静电的问题，以避免因球体 与聚四氟乙烯阀座间的摩擦产生静电而产生爆炸。
防火结构：当发生意外火灾时，阀座、填料。
Q41F-16C/25C/40C/64C国标碳/铸钢法兰球阀 性能参数 型号 Q41F-16C Q41F-25C Q41F-16P Q41F-25P
工作压力（MPa） 1.6~2.5
适用温度（℃） ≤180 适用介质 水、蒸汽、油品 弱腐蚀性介质 材料 阀体、阀盖 碳素钢铸钢 铬镍系不锈钢 球体、阀杆 铬/铬镍/铬镍钼系不锈钢 铬镍系不锈钢 密封圈 柔性石墨垫圈/316＋柔性石墨垫圈 填料 聚四氟乙烯 Q41F-16C国标碳/铸钢法兰球阀 PN1.6MPa 主要连接尺寸及重量 。
公称通径DN 15 20 25 32 40 50 65 80 100 125 150 200 L 130 140 150 165 180 200 220 250 280 320 360 400 H 59 63 75 85 95 107 142 152 178 252 272 342 W 130 130 160 180 230 230 400 400 650 1050 1050 1410 Wt（Kg） 2.5 3 5 6 7 10 15 19 33 58 93 160
Q41F-25C国标碳/铸钢法兰球阀 PN2.5MPa
主要连接尺寸及重量 公称通径DN 15 20 25 32 40 50 65 80 100 125 150 200 L 130 140 150 165 180 200 220 250 320 400 400 550 H 59 63 75 97 107 142 152 178 252 272 342 345 W 130 130 160 230 230 400 400 700 1100 1100 1500 1500 Wt（Kg） 2.5 3 5 6 7.5 10 15 20 33 60 93 175
Q41F-40C国标碳/铸钢法兰球阀 PN4.0MPa
主要连接尺寸及重量 公称通径DN 15 20 25 32 40 50 65 80 100 125 150 200 L 130 140 150 180 200 220 250 280 320 400 400 400 H 59 63 75 85 95 107 142 152 178 252 272 342 W 130 130 160 230 230 400 400 700 1100 1100 1500 1500 Wt（Kg） 3 4 5 7 9 12 18 28 46 75 106 190 Q41F-64C国标碳/铸钢法兰球阀 PN6.4MPa
主要连接尺寸及重量 公称通径DN 15 20 25 32 40 50 65 80 100 125 150 200 L 165 190 216 229 241 292 330 356 432 508 559 660 H 59 63 75 97 107 142 152 178 252 272 305 398 W 130 130 160 230 230 400 400 700 1100 1100 1500 1800 Wt（Kg） 6.5 7 8 12 14 18 28 40 65 98 140 250
订货须知:
①Q41F-16C/25C/40C/64C国标碳/铸钢法兰球阀 产品型号
②Q41F-16C/25C/40C/64C国标碳/铸钢法兰球阀 公称压力
③Q41F-16C/25C/40C/64C国标碳/铸钢法兰球阀 公称通径
④Q41F-16C/25C/40C/64C国标碳/铸钢法兰球阀 连接标准
⑤Q41F-16C/25C/40C/64C国标碳/铸钢法兰球阀 阀体材质
⑥Q41F-16C/25C/40C/64C国标碳/铸钢法兰球阀 工作介质
⑦Q41F-16C/25C/40C/64C国标碳/铸钢法兰球阀 介质温度
