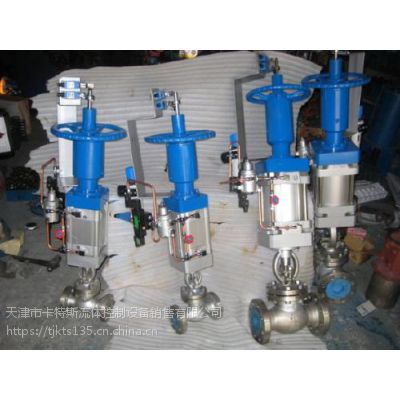

Z641H型气动法兰闸阀的详细资料：

新气动活塞式闸阀以下简称闸阀），由于具有优良的切断性能，故在工业领域得到广泛应用。公称压力有1.6、6.4MPa，口径由40至600mm，温度范围为-196℃至500℃。 特 点闸阀的执行机构具有正、反两种作用功能，故阀的开、关方式有气开、气关两种作用方式。 闸阀采用金属接触式独特结构、动作可靠，具有极高的切断性能，比常规的切断阀优越。允许泄漏量达到10-8×KV。 使用范围广，温度可由-196℃至500℃，口径小至40mm，大至600mm. 阀座有平行、60°V型切口和90°V型切口三种，适应不同使用场合需要。阀体可用夹套形式保温，用以介质冷却后易堵塞，凝结或结焦场合使用。 选用材料阀体、阀盖：ZG230-450 阀板：1Cr18Ni9Ti堆焊司太莱合金 阀杆：1Cr18Ni9Ti 闸板：1Cr18Ni9Ti堆焊司太莱合金 气缸：无缝钢管 活塞：铸铝合金 密封圈：耐油O型橡胶垫料：聚四氟乙烯，柔性石墨 。

 气动闸阀外形和连接尺寸 单位Unit：mm 公称通径：

气动闸阀外形尺寸和连接尺寸 WT L D D1 D2 b Z-φd H H1 Do CZ6s40H-16 CZ6s40Y-16P CZs40Y-16R 50 250 160 125 100 16 4-18 950 570 180 36 65 270 180 145 120 18 4-18 1050 596 180 53 80 280 195 160 135 20 8-18 1080 635 200 72 100 300 215 180 155 20 8-18 1145 645 250 90 125 325 245 210 185 22 8-18 1210 685 250 120 150 350 280 240 210 24 8-18 1300 720 320 132 200 400 335 295 265 26 12-23 1660 940 400 258 250 450 405 355 320 30 12-25 1790 1020 400 297 300 500 460 410 375 30 12-25 1990 1150 450 420 350 550 520 470 435 34 16-25 2090 1170 450 558 400 600 580 525 485 36 16-30 2290 1325 500 840 450 650 640 585 545 40 20-30 2485 1465 500 1110 500 700 705 650 608 44 20-34 2640 1590 550 1380 600 800 840 770 718 48 20-41 2940 1720 550 1620 700 900 910 840 788 50 24-41 3450 1960 600 1966 800 1000 1020 950 898 52 24-41 3650 2190 600 2282 900 1100 1120 1050 998 54 28-41 3815 2400 800 2495 1000 1200 1255 1170 1110 56 28-48 4000 2650 800 2760

气动闸阀外形和连接尺寸 单位Unit：mm 公称通径

气动闸阀外形尺寸和连接尺寸 WT L D D1 D2 b Z-φd H H1 Do CZ6s40H-25 CZ6s40Y-25P CZ6s40Y-25R 50 250 160 125 100 20 4-18 950 570 180 38 65 270 180 145 120 22 8-18 1050 596 180 55 80 280 195 160 135 22 8-18 1080 635 200 76 100 300 230 190 160 24 8-23 1145 645 250 94 125 325 270 220 188 28 8-25 1210 685 250 126 150 350 300 250 218 30 8-25 1300 720 320 136 200 400 360 320 278 34 12-25 1660 940 400 265 250 450 425 370 332 36 12-30 1790 1020 400 300 300 500 485 430 390 50 16-30 1990 1150 450 436 350 550 550 490 448 44 16-34 2090 1170 450 580 400 600 610 550 505 48 16-34 2290 1325 500 860 450 650 660 600 555 50 20-34 2485 1465 500 1260 500 700 730 660 610 52 20-41 2640 1590 550 1420 600 800 840 770 718 56 20-41 2940 1720 550 17lO 700 900 955 875 815 60 24-48 3450 1960 600 2105 800 1000 1070 990 930 64 24-48 3650 2190 600 2310 900 1100 1180 1090 1025 66 28-54 3815 2400 800 2620 1000 1200 1305 1210 1140 68 28-58 4000 2650 800 2960

气动闸阀外形和连接尺寸 单位Unit：mm 公称通径

气动闸阀外形尺寸和连接尺寸 WT L D D1 D2 D6 b Z-φd H H1 Do CZ6s40H-40 CZ6s40Y-40P CZ6s40Y-40R 50 250 160 125 100 88 20 4-18 950 570 200 42 65 280 180 145 120 110 22 8-18 1050 596 200 68 80 320 195 160 135 121 22 8-18 1080 635 250 84 100 350 230 190 160 150 24 8-23 1145 645 320 102 125 400 270 220 188 176 28 8-25 1210 700 320 135 150 450 300 250 218 204 30 8-25 1330 750 400 156 200 550 375 320 282 260 38 12-30 1660 940 400 276 250 650 445 385 345 313 42 12-34 1820 1050 450 306 300 750 510 450 408 364 46 16-34 1990 1150 450 510 350 850 570 510 465 422 52 16-34 2110 1190 500 720 400 950 655 585 535 474 58 16-41 2335 1370 550 1050 450 1050 680 610 560 524 60 20-41 2490 1510 550 1320 500 1150 755 670 612 576 62 20-48 2640 1590 550 1800 600 1350 890 795 730 678 62 20-54 2940 1720 600 2160

多年来我公司已为各行各业提供了大量的气动执行器、各种气动球阀、各种气动蝶阀及控制阀几百万台/套。广泛应用于天然气、油品、化工、金属冶炼、造纸、印染、电力、矿业、生物制药、日用化工、食品饮料、水处理、空气处理及机械设备等行业，是自动化流体控制工程及设备改造的产品。

订购须知：

1、请在订货时提供详细口径规格、交货地地、交货时间。

2、根据管道需要，决定选用往复式（二位开关式）或弹簧复位式（常闭或常开式）。

3、可选配控制附件：

（1）单电控电磁阀（断电进常闭或常开），

（2）双电控电磁阀（开关式），

（3）阀位开关回讯器，

（4）气源处理三联件。特殊使用环境（易燃易爆场合），何选防爆型。 确保您的投资效益"是我们的经营宗旨。 总经理率全体员工向广大用户致意，诚邀有志之士来我厂洽谈业务，互相交流，共图发展！
