| 品牌：卡特斯 | 型号：BZ41H-16 | 连接形式：法兰 |
| 主体材料：碳钢 | 公称通径：DN50~DN800mm | 适用介质：蒸汽 |
| 材质：碳钢 | 密封形式：硬密封型 | 标准：国标 |
| 外形：大型 | 流动方向：单向 | 驱动方式：手动，气动，电动 |
| 零部件及配件：焊条 | 用途：温控 | 压力环境：常压 |
| 工作温度：常温 | 类型(通道位置)：二通式 | 规格：DN50~DN800mm |
产品介绍:

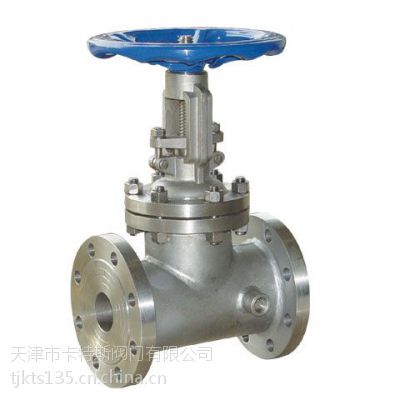

阀门供应网的保温闸阀主要用于石油、化工、冶金、制药等各类系统中，该阀门的夹套焊装于阀门的两法兰之间，阀门的侧面、底部设置有夹套的连接口，夹套中可自由地流过蒸汽或其它热的保温介质，确保粘稠介质可顺畅地流过阀门。
应用范围:保温闸阀主要用于石油、化工、冶金、制药等各类系统中
标准规范:
设计制造标准:GB/T 12234
结构长度标准:GB/T 12221-2005
连接法兰标准:GB/T 9113
压力温度等级:GB/T 12224-2005
试验检验标准:GB/T 13927-2008
零件材料与工况:
零件名称 ZG1Cr18Ni19Ti ZG00Cr18Ni10 ZG1Cr18Ni12MO2Ti ZG00Cr17Ni14MO2 WCB
阀体/阀盖 ZG1Cr189Ti ZG00Cr18Ni10 ZG1Cr18Ni12MO2Ti ZG00Cr17Ni14MO2 WCB
闸板 ZG1Cr189Ti ZG00Cr18Ni10 ZG1Cr18Ni12MO2Ti ZG00Cr17Ni14MO2 1Cr13
阀杆 1Cr189Ti 00Cr18Ni10 1Cr18Ni12MO2Ti 00Cr17Ni14MO2 1Cr13
填料 PTFE编织
石墨 垫片 304+-PTFE 304L+PTFE 316+PTFE 316+PTFE
石墨+304 压盖 ZG1Cr189Ti ZG00Cr18Ni10 ZG1Cr18Ni12MO2Ti ZG00Cr17Ni14MO2 WCB
填料压环 1Cr189Ti 00Cr18Ni10 1Cr18Ni12MO2Ti 00Cr17Ni14MO2 1Cr13
螺栓 1Cr17Ni2 1Cr17Ni2 1Cr17Ni2 1Cr17Ni2 35CrMoA 螺母 1Cr189Ti 1Cr189Ti 1Cr189Ti 1Cr189Ti 45
主要尺寸及重量:
ZB41H-16C型保温闸阀主要连接尺寸及重量 尺寸 DN 40 50 65 80 100 125 150 200 250 300 L mm 200 250 265 280 300 325 350 400 450 500 H mm 310 358 373 435 500 614 674 818 969 1145 D mm 200 240 240 280 300 320 360 400 450 560
ZB41H-25C型保温闸阀主要连接尺寸及重量 尺寸 DN 40 50 65 80 100 125 150 200 250 300 L mm 200 250 265 280 300 325 350 400 450 500 H mm 358 373 435 500 614 674 818 969 1145 1145 D mm 240 240 280 300 320 360 400 450 560 640 ZB41H-64C型保温闸阀主要连接尺寸及重量 尺寸 DN 40 50 65 80 100 125 150 200 250 300 L mm 200 250 280 310 350 400 450 550 650 750 H mm 358 373 435 500 514 674 818 969 1145 1145 D mm 240 240 280 300 320 360 400 450 560 640
